Descripción

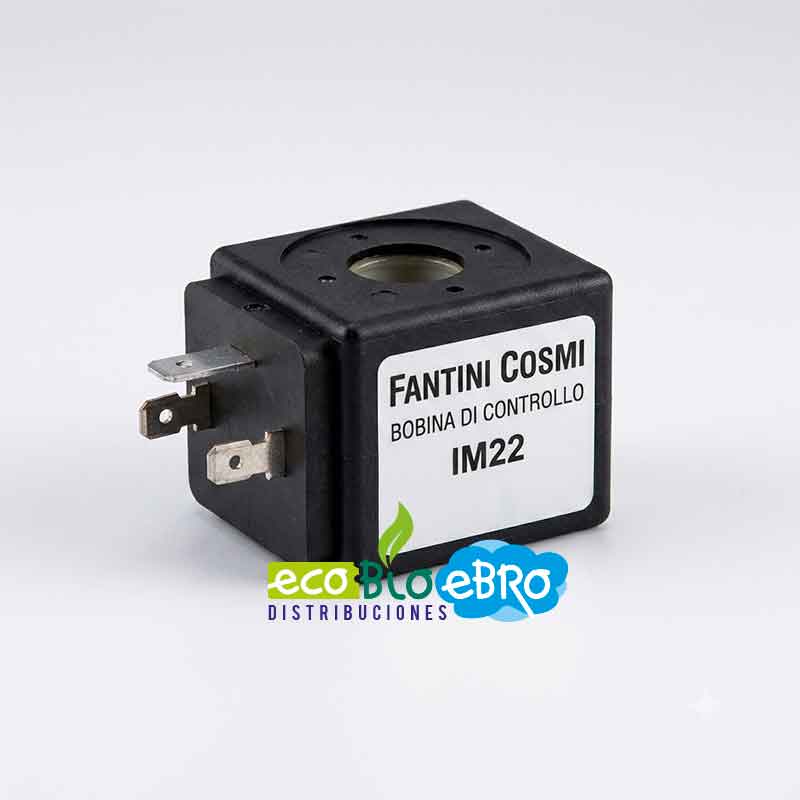

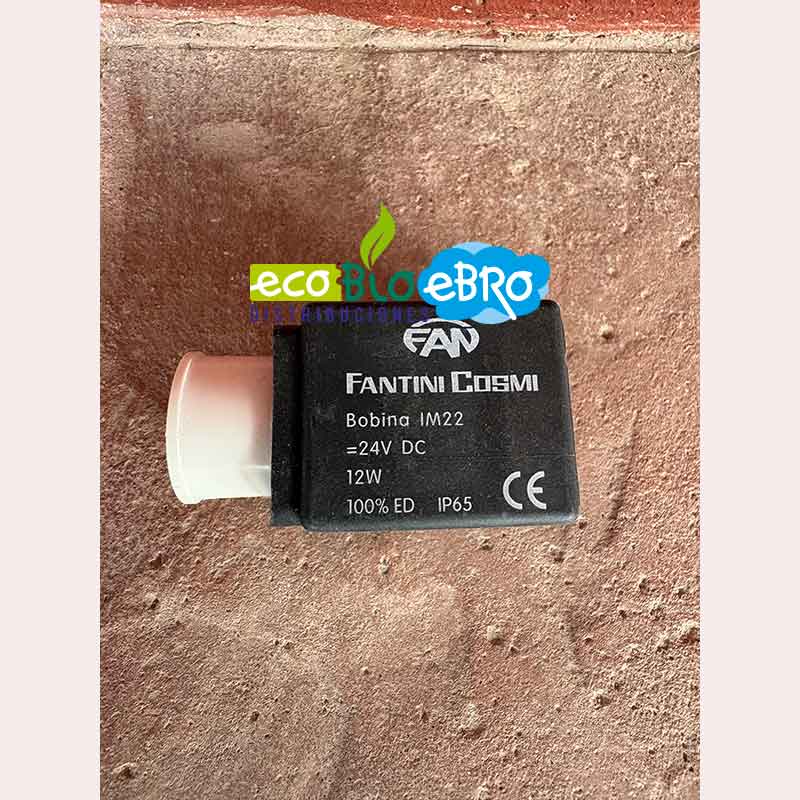

Bobina de control para cuerpo de válvula IM22 (Fantini Cosmi)

Bobinas de control para cuerpos de válvulas de la serie M23 24 Vcc

Cuerpos de válvulas de membrana indirectas normalmente cerradas/abiertas.

IM22: con bobinas de corriente continua, las presiones indicadas en las tablas para cada tipo de válvula deben reducirse en un 60%

IM22 – Bobina para M23 24 Vca

ADECUADO PARA M20-M23

POTENCIA ACTIVA 9 W

IP65.

Características generales

Todas las bobinas se fabrican con hilos de cobre de clase H (180 ° C).
Cuerpo en material termoplástico 30% fibra de vidrio, aislamiento clase F (155 ° C) apto para servicio continuo (100% ED)
Grado de protección IP65.
Temperatura ambiente máxima: 80 ° C.

Características eléctricas

Peso	3 kg

Normativas

Instalación y operación

IM21: con bobinas utilizadas a 60 Hz, las presiones indicadas en las tablas para cada tipo de válvula deben reducirse en promedio un 12%
IM22: con bobinas de corriente continua, las presiones indicadas en las tablas para cada tipo de válvula deben reducirse en un 60%
IM29: con bobinas utilizadas a 60 Hz, las presiones indicadas en las tablas para cada tipo de válvula deben reducirse en promedio un 12%
