VÁLVULA TERMOSTÁTICA ANGULAR DERECHA 1/2″ DN15 mm (HONEYWELL)

FICHA TÉCNICA

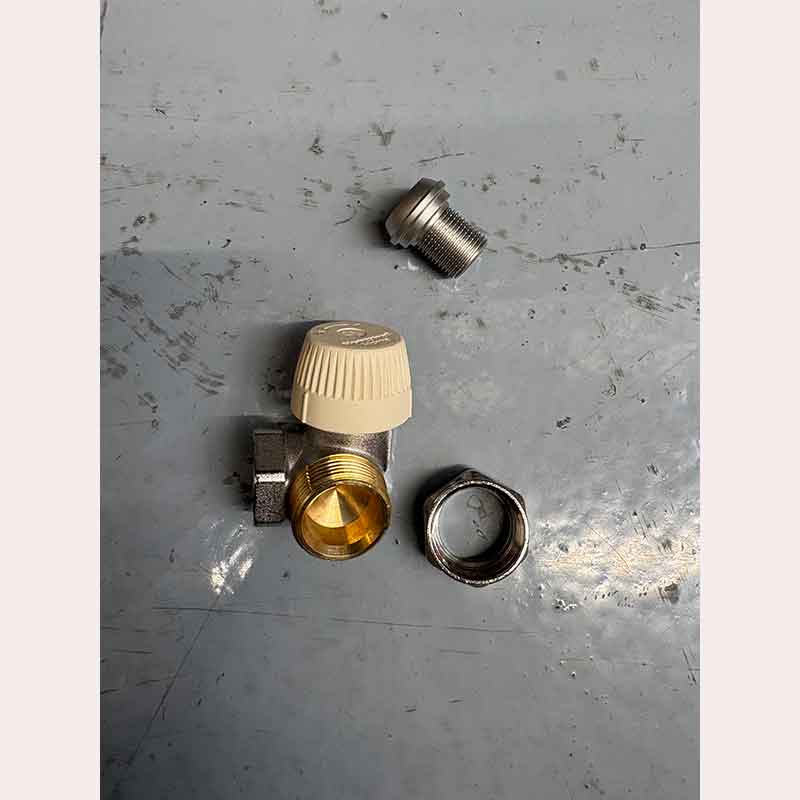

Válvula Termostática Angular Derecha 1/2″ DN15 (Honeywell / Resideo)

1. Descripción General

La válvula termostática angular derecha de 1/2″ (DN15) de Honeywell (Resideo) está diseñada para la regulación individual de la temperatura en radiadores de sistemas de calefacción por agua caliente. Su formato de escuadra/ángulo derecho facilita una conexión limpia y alineada en instalaciones donde la tubería procede de la pared o del suelo hacia el lateral derecho del radiador.

2. Especificaciones Técnicas

Marca / Fabricante: Honeywell Home / Resideo
Tipo de cuerpo: Angular derecha (escuadra derecha)
Diámetro nominal (DN): DN15 (1/2″)
Rosca de conexión a tubería: G 1/2″ hembra
Rosca de conexión a radiador: R 1/2″ macho (con manguito de sellado y racor)
Rosca para cabezal termostático: M30 x 1,5 mm (estándar Honeywell)
Medio: Agua o mezcla de agua-glicol (hasta un 50%)
Presión máxima de trabajo (PN): 10 bar (1000 kPa)
Temperatura máxima de trabajo: 120 °C
Presión diferencial máxima: 1 bar (100 kPa) — recomendada ≤ 0,2 bar para evitar ruidos de flujo

3. Materiales y Construcción

Cuerpo de la válvula: Latón forjado niquelado de alta resistencia.
Obturador y eje: Latón con sellado de junta tórica dobles en EPDM de alta durabilidad.
Muelle de retorno: Acero inoxidable.
Caperuza de protección: Material termoplástico rojo/blanco (para ajuste manual provisional y protección durante la obra).

4. Características y Ventajas

Ajuste y Equilibrado: Permite el ajuste previo del caudal ( $k_{vs}$ ) para un equilibrado hidráulico preciso de la red de calefacción.
Sustitución en Carga: El obús del prensaestofas es reemplazable sin necesidad de vaciar el circuito de calefacción (utilizando la herramienta de montaje adecuada).
Compatibilidad Universal: Estándar M30 x 1,5 compatible con toda la gama de cabezales termostáticos analógicos y digitales de Honeywell/Resideo, así como con la mayoría de actuadores electrónicos del mercado.

SERAN NECESARIOS LOS RACORES PARA LA INSTALACIÓN. (consúltenos)

RACORERÍA

- Racores con tuerca de latón niquelado de alta calidad con roscas de 1/2” y 3/4” para la unión entre tubos de diversos materiales y los distintos accesorios de montaje de la marca WAFT como colectores, llaves de radiador o detentores.

- Es importante mantener la coaxialidad entre el conjunto racor-tubo y su alojamiento en la válvula (o detentor, o colector) para una buena estanqueidad.

- Presión máxima de servicio: 10bar. Temperatura máxima de trabajo: 100°C

- Cuerpo y tuerca de latón EN 12.165. Anillos metálicos de latón EN 12.168.

- Juntas tóricas de EPDM.
