TOBERAS ESFÉRICAS ORIENTABLES

7.69 148.74  (IVA incluido)

TOBERAS ESFÉRICAS ORIENTABLES

ACABADO BLANCO, OTROS COLORES CONSULTAR.

logo_quntec-ecobioebro

Borrar selección

Descripción

TOBERAS ESFÉRICAS ORIENTABLES

Toberas y multitoberas esféricas orientables. (COD. 2600).

ACABADO BLANCO, OTROS COLORES CONSULTAR.

Multitud de opciones para solventar instalaciones de todo tipo, consúltenos.

detalles-tecnicos-toberas-plastico-orientables-ecobioebro
Descripción producto:

Toberas esféricas orientables. (COD. 2600). Blancas. 101×101 mm

vista-tobera-plastica-individual-ecobioebro

Nomenclatura:

TP-100; Toberas esféricas orientables fabricadas en plastico (Blanco, gris o negro), montadas sobre placa cuadrada.

unidad-tobera-quntec-ecobioebro



DTP-100-R; Difusor multitoberas, montado sobre marco empotrable, disponible en una o dos hileras.

multitobera-quntec-ecobioebro

DTP-100-TR: Difusor multitoberas, montado sobre perfiles de aluminio, para montaje en superficie. Los remates laterales construidos en plasticos se adpatan tanto a conductos rectos, como ovales y como circulares. (ver detalle remates laterales).

difusor-multitobera-remate-lateral-ecobioebro

tobera-dtp-100-tr-6-toberas-ecobioebro

TOBERA-DTP-100-TR-3-TOBERAS-ECOBIOEBRO



Detalle lateral multitobera:

detalle-lateral-multitobera-ecobioebro

Ejemplos de montaje: (5×2) 5 bocas de 2 filas. (montaje sobre bastidor).

multitobera-2x5-ecobioebro

Ejemplo montajes especiales sobre placa de 600×600:

toberas-sobre-placa-cuadrada-ecobioebro







 TP-100:  Formada por placa, tobera y regulación. Se puede regular el caudal y la orientación. El caudal se regulará por medio de un obturador de mariposa. La orientación se consigue gracias a dos movimientos independientes, en el plano de la placa puede girar 360º y sobre el eje que pasa por la placa 72º (361º por lado)

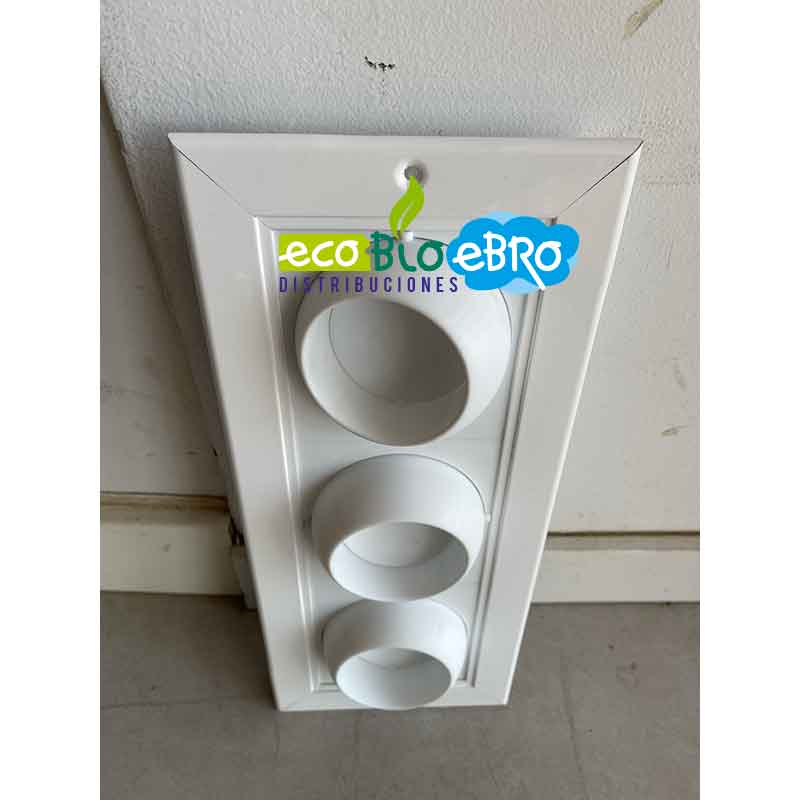

 DTP-100-R: Montadas en línea sobre un bastidor apto para empotrar de manera que una vez montado en el parámetro solo asoma el solape del bastidor y la mitad exterior de las toberas. Se pueden ensamblar en el mismo difusor todas las toberas que se deseen, pudiendo hacer difusores continuos con la longitud necesaria, estos difusores tendrán una modulación de 101 mm. Se puede hacer difusores con una o dos hileras.

DTP-100-TR: Montadas en línea sobre un bastidor apto para adaptar a conducto simplemente atornillándolo, de manera que todo él quedará en la parte exterior del conducto. Esta formado por las toberas que se deseen montadas sobre dos carriles longitudinales, el remate de estos dos carriles son dos tapas laterales de plástico y tienen tres posibilidades, una para superficies planas, otra para un diámetro de 450 mm y otra para un diámetro de 200 mm (disponen de semicortes que se rompen con la mano). Se pueden hacer difusores con el nº de toberas que se deseen (paso 101 mm).



Montajes especiales: Gracias a su diseño permite montajes directos en chapas con el diseño que requiera el cliente.



MATERIALES Y ACABADOS:
  • TP-100: Plástico antichoque color blanco, negro, gris y bajo demanda, para grandes cantidades se suministran en otros colores
  • DTP-100-R: Bastidor en aluminio lacado en blanco o anodizado gris, bajo demanda se puede suministrar en cualquier color de la carta RAL.
  • DTP-100-TR: Largueros aluminio natural. Las tapas laterales son de plástico antichoque en color blanco o negro, bajo demanda, para cantidades grandes se pueden suministrar en otros colores.
SISTEMAS DE FIJACIÓN:

La fijación de los difusores se realiza mediante tornillos.

informacion-toberas-orientables-blancas-ecobioebro

composicion-toberas-orientables-blancas-ecobioebro

CAUDALES EN Q=M3/H

CAUDALES-TOBERAS-TP-100-ECOBIOEBRO

DIMENSIONES-TOBERAS-ECOBIOEBRO

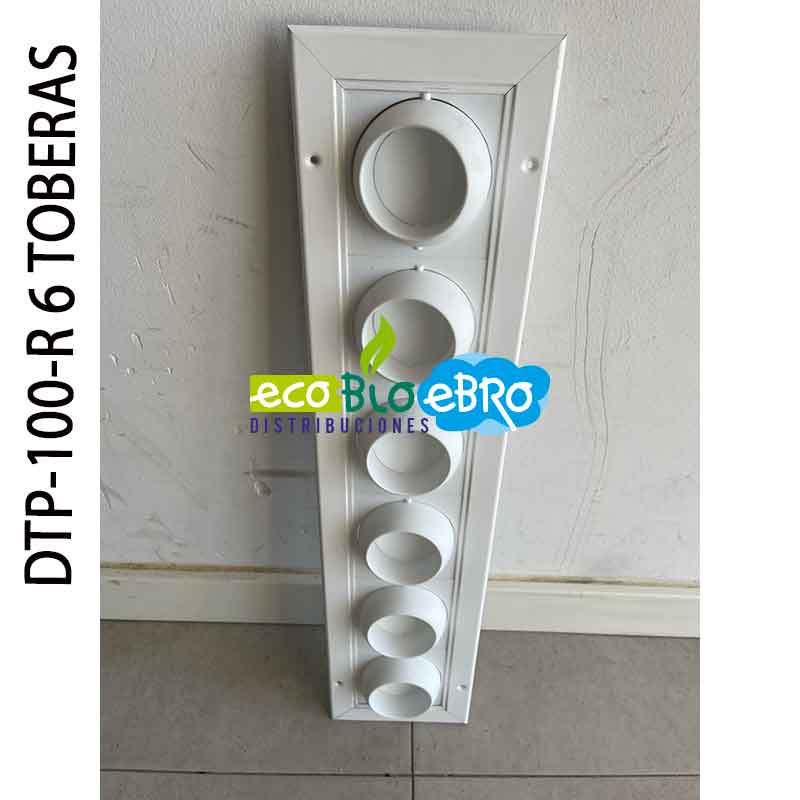

DTP-100-R-6-TOBERAS-ecobioebro

Información adicional

FABRICANTE

Nº BOCAS

1, 2, 3, 4, 5, 6, 7, 8, 9, 10

MODELO

DTP-100-TR, DTP-100R, TP100

Nº FILAS

NO, 2X2, 3X2, 4X2, 5X2, 6X2, 7X2, 8X2, 9X2, 10X2

tobera-circular-en-linea-de-2-bocas-ecobioebro-

VISTA-INTERIOR-TOBERA-EN-LINEA-DE-2-BOCAS-ECOBIEOBRO-
