Descripción

CAJAS DE VENTILACION “CEB”(Certified Exhaust Box) 400º C/2h CON MOTOR INTERIOR

Las cajas de ventilación “CEB” (Certified Exhaust Box), previstas para un doble uso, extracción de aire convencional y de emergencia con aire a

400°C durante 2h para trabajar en el exterior de la zona de riesgo.

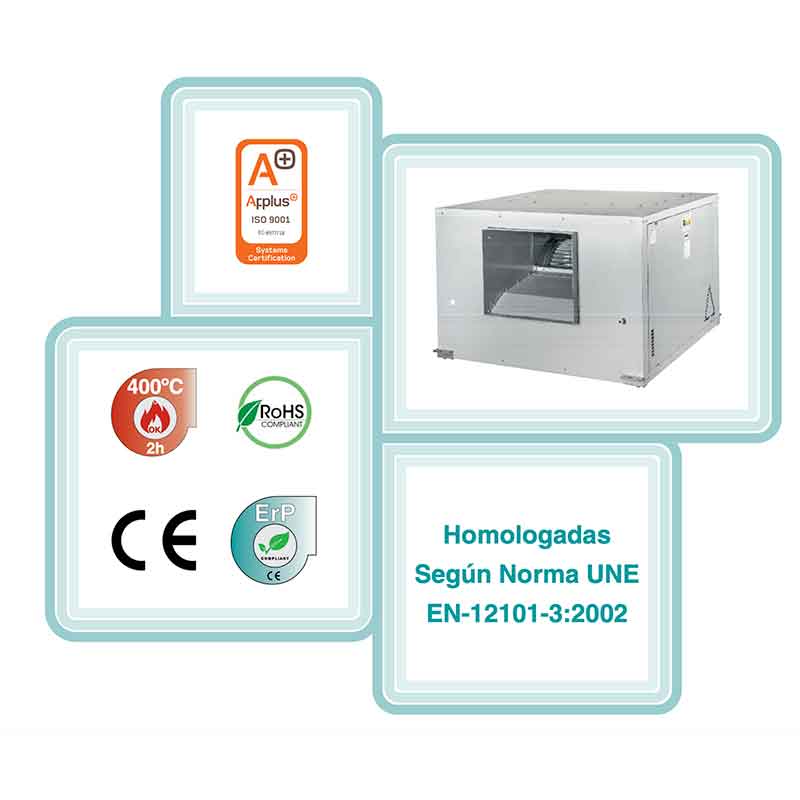

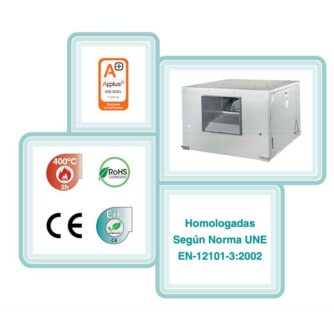

Fabricadas en chapa de acero galvanizada Z-275. Están homologadas según norma UNE EN-12101-3:2002 en Laboratorio Certificado de Resistencia al Fuego y con certificación . CE

Contienen en su interior un ventilador centrífugo, de doble aspiración con rodete de álabes insertos, tipo acción, equilibrado estática y dinámicamente, con máquinas electrónicas de alta sensibilidad según norma VDI-2060 y grado de equilibrado Q=6.3. El ventilador está accionado mediante transmisión por correas y poleas por un motor montaje B3 situado en el interior.

El eje, fabricado en acero F-114 calibrado h8, va montado sobre dos rodamientos a bolas autoalineables con soporte de fundición y situados fuera de la corriente de aire de extracción.

El motor queda incorporado dentro de la caja sobre un soporte motor deslizante para facilitar de forma sencilla y precisa el sistema de tensionado y alineación de la transmisión. El motor queda fuera de la corriente de aire.

La caja se fabrica normalmente con descarga Horizontal (H), con el motor a la derecha visto desde la boca de impulsión. Bajo demanda se pueden montar con el motor situado a la izquierda visto desde la boca de impulsión y con descargaVertical (V);y con el motor tanto a derechas como a izquierdas.

MOTORES

Según la directiva 2005/32/CE.“A partir del 1 de enero de 2017: los motores con una potencia nominal de 0,75-375 kW no podrán tener un nivel de rendimiento inferior al nivel de rendimiento IE3, definido en el anexo I, punto 1, o al nivel IE2, definido en el anexo I, punto 1, y estar equipados de un mando de regulación de velocidad”.

Los motores son de eficiencia IE2/IE3 (Protección IP-55) según norma Europea IEC, con aislamiento clase F, montaje B3, cojinetes con rodamientos a bolas y protector térmico incorporado.

Los motores son trifásicos, para tensión de 230/400V – 50 Hz (hasta 4,0 kW) y 400/690V – 50 Hz (para potencias mayores de 4,0 kW).

Los motores instalados abarcan potencias desde 0,25 kW a 15,0 kW según los distintos tamaños de las cajas.

MONTAJE

Cada unidad va provista de cuatro escuadras para su montaje indistintamente tanto apoyada como colgada.

APLICACIONES

Las cajas de ventilación “CEB” cumplen la norma UNE-EN 12101-3:2002 para la evacuación de humos (desenfumage) en caso de incendios, por ejemplo en garajes, extracción de cocinas, etc.

GAMA

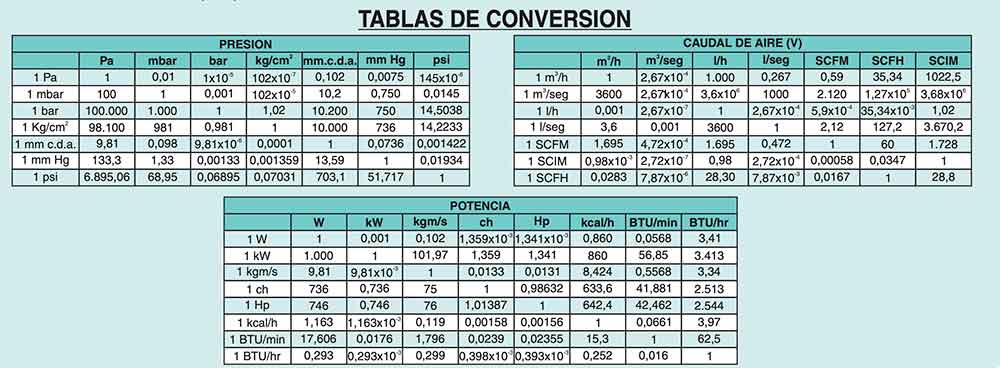

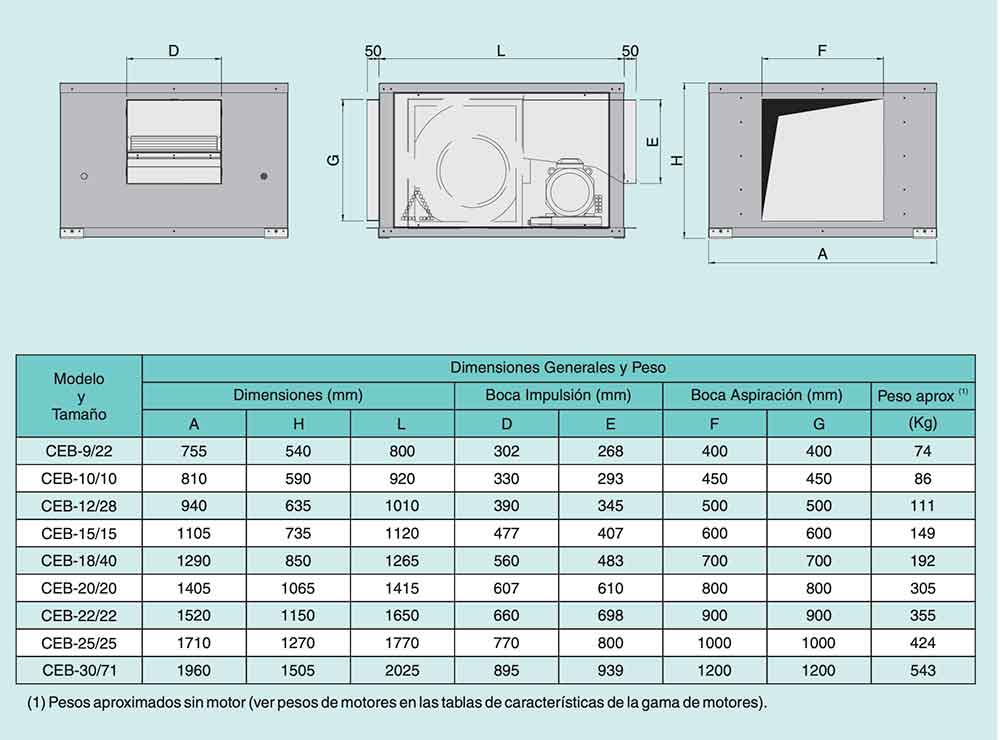

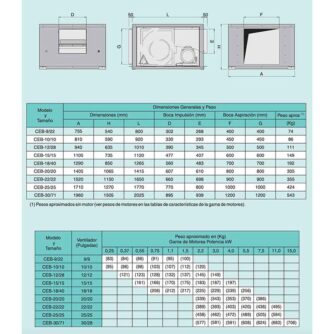

La gama comprende 9 cajas y abarca desde el tamaño de ventilador 9/9 (2.000 m /h) hasta el tamaño³ 30/28 (50.000 m /h) y con presiones estáticas hasta unos 700 Pa.³

ACCESORIOS OPCIONALES (Bajo demanda)

– Techo para intemperie. (En construcción H).

– Visera de impulsión con malla antipájaros.

– Motores de 2 velocidades.

– Regulador de velocidad trifásico (convertidor) para regulación por frecuencia.

– Interruptor de seguridad paro-marcha.

– Conexiones flexibles especiales. (Aspiración e Impulsión).

– Soportes antivibratorios
