Descripción

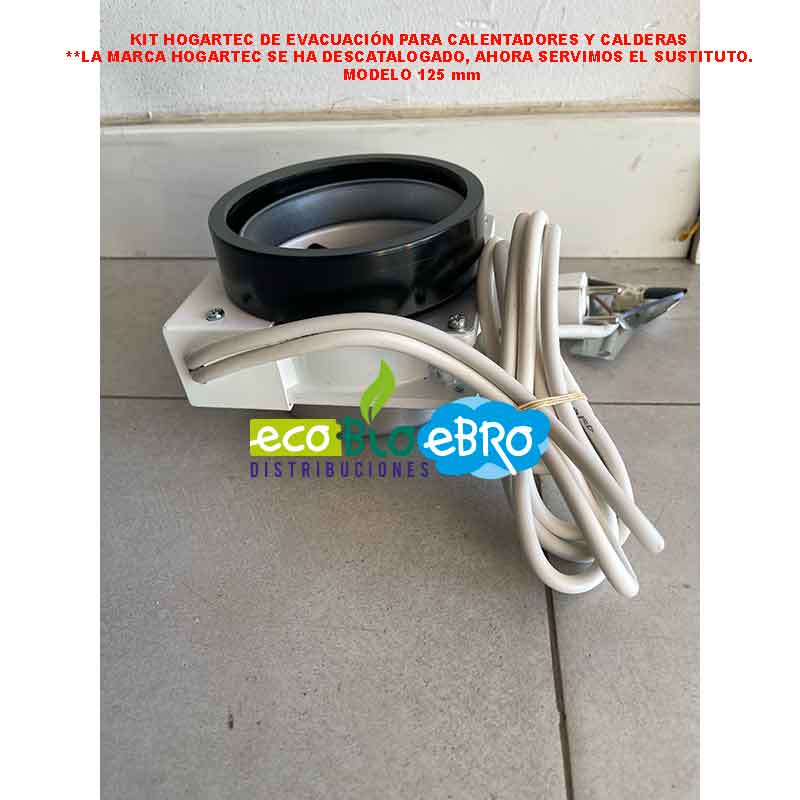

KIT HOGARTEC DE EVACUACIÓN PARA CALENTADORES Y CALDERAS

**DESCATALOGADO

Evite problemas de revoco, inversiones de tiro y posibles intoxicaciones.

Pruebas de homologación en: REPSOL YPF Y CERTIGAZ. Con la colaboración de Gas Natural.

DISPONIBLE EN 3 DIÁMETROS. (110, 125 y 130) mm.

El kit Hogartec de evacuación para calentadores es un aparato que ayuda a la evacuación de los productos de combustión hacia el exterior del local en el cual se encuentra el calentador en el que esté colocado. Su uso está aconsejado para evitar los revocos producidos por la falta de tiro de la mayoría de los calentadores domésticos. Gracias a su fácil y rápido montaje, es un dispositivo con gran potencial para aportar tranquilidad al hogar de forma segura.
Su funcionamiento consiste en la detección, a través de un klixon, del aumento de temperatura por problemas en la evacuación de humos, que activa el ventilador asegurando el tiraje y la expulsión de los productos de combustión.
Una de las ventajas de instalación del kit Hogartec, es que no necesita cumplir la normativa de los 20 cm* de proyección vertical.

El kit de evacuación por tiro forzado es un aparato que ayuda a la evacuación de los productos de combustión de los aparatos en los que irá colocado. El termostato hace que se ponga en funcionamiento el ventilador en el momento en que detecta el aumento de temperatura producido por el encendido de los quemadores del calentador con la correspondientes producción de agua caliente sanitaria

ATENCIÓN:

El kit de evacuación será incorporado en los calentadores de agua para uso sanitario (ACS). El kit de evacuación se situará en el collar o cualquier unión del tubo y esta destinado a forzar, mediante un ventilador de extracción, la evacuación de los productos de la combustión hacia el exterior del local.

Los calentadores y calderas a los que podrá ser incorporado el kit deben presentar las siguientes características:

• Están destinados a ser conectados a un conducto de evacuación de los productos de combustión hacia el exterior del local donde está instalado el calentador o caldera.
• No se pueden montar cuando los tubos desembocan a un shunt comunitario, solo cuando evacuan al exterior individualmente o a un shunt individual.
• Están provistos de deflectores.

El kit se utilizará en aquellos casos en los que el tiro natural de la chimenea no es suficiente. Se puede colocar únicamente en los aparatos que estén provistos de un dispositivo de control de evacuación de los productos de combustión.

El Kit HOGARTEC es la solución ideal para evitar los revocos producidos por la falta de tiro de la mayoría de calentadores domésticos. Gracias a su fácil y rápido montaje, es un dispositivo con un gran potencial para aportar tranquilidad al hogar de forma segura.

De la norma UNE 60670-6:2005 Los aparatos a gas de circuito abierto conducido para locales de uso doméstico se pueden instalar en cocinas, siempre que se apliquen las medidas necesarias que impidan la interacción entre los dispositivos de extracción mecánica de la cocina y el sistema de evacuación de los productos de la combustión.

Ficha técnica producto:

Ejemplos instalación en vertical y horizontal:

Soluciona los problemas de tiro de los calentadores:

• Con klixon a 70° que actúa sobre el ventilador.

• Fácil instalación.

• Montaje HORIZONTAL o VERTICAL.

• Para calderas de entre 10 a 35 kW de potencia.

• Para calentadores de 5 a 14 litros de agua/minuto.

• Ensayos técnicos según UNE 60765** en los laboratorios de REPSOL YPF (Centro Tecnológico de Mostoles) con la colaboración del grupo gas NATURAL.

• Certificación de la CEE, CERTI gaz***

(*) Según reglamento de instalaciones de gas Real Decreto 183/1993 Apartado 05.2.2.4.

(**) Según exigencias esenciales de la directiva del consejo 29 de Junio 1990 (90/393/CEE) en aquellos puntos aplicables.

(***) Con Número de expediente 1312 BP 40 52
